北京某體育場鋼結(jié)構(gòu)翻新，設(shè)計(jì)采用銀色金屬氟碳漆。該工程負(fù)責(zé)人向石家莊博凱化工有限公司咨詢油漆配套方案及油漆用量、表面處理等相關(guān)問題。防腐涂料技術(shù)人員總結(jié)如下：

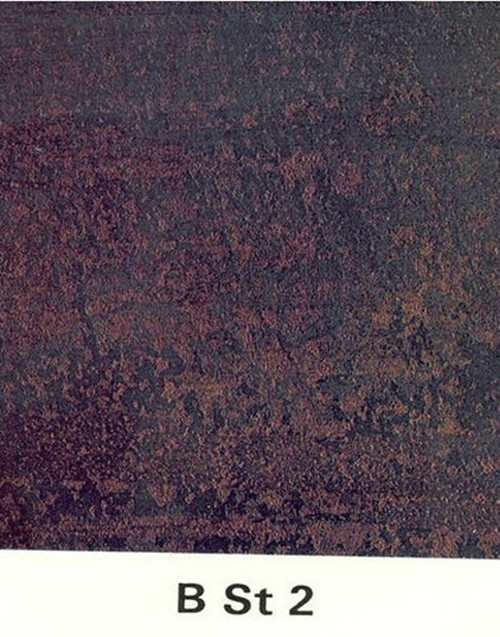

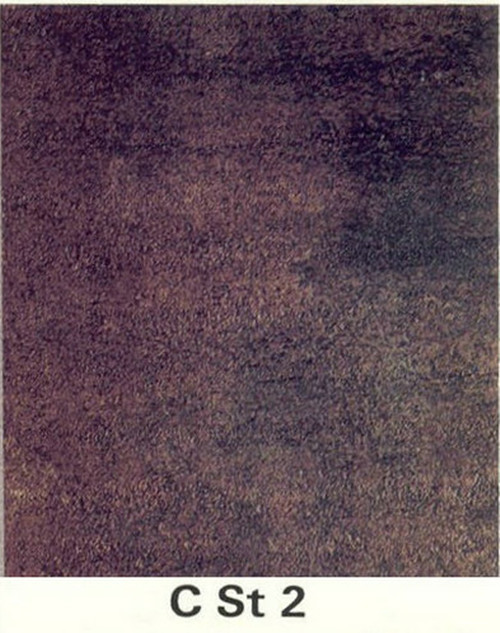

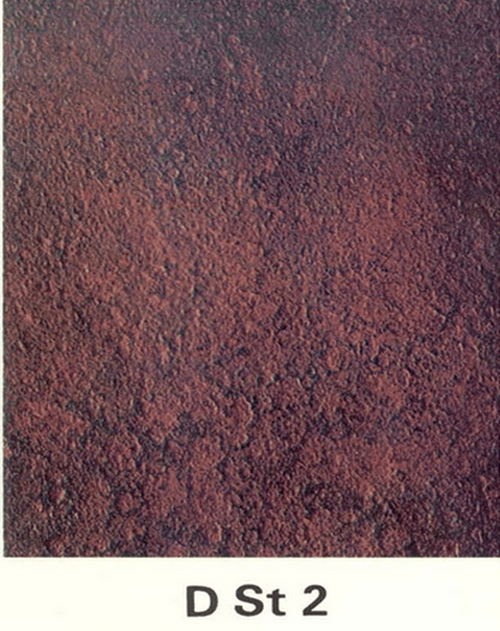

1、該工程為翻新工程，氟碳漆技術(shù)人員并沒有到現(xiàn)場考察。該工程除銹采用動力機(jī)械打磨，不易打磨的地方，采用人工除銹。該工程負(fù)責(zé)介紹，表面處理已完畢，達(dá)到St2-St3級別。
2、依據(jù)ISO 12944-2對于大氣腐蝕環(huán)境的分類以及典型環(huán)境的舉例，該工程所處環(huán)境屬于C2，腐蝕級別為低。主要是露水腐蝕。
3、體育場館作為城市公共服務(wù)工程，外觀要求高，并且要求具有良好的保持性、自潔性。
依據(jù)防腐涂料技術(shù)人員對該項(xiàng)目的分析，以及該工程負(fù)責(zé)人的相關(guān)要求，提供以下幾種油漆配套方案：
XDY-H106環(huán)氧淺灰底漆+XDY-H105環(huán)氧云鐵中間漆/XDY-H108環(huán)氧樹脂漆+XDY-F303金屬氟碳漆+XDY-F307氟碳清漆;
XDY-H101環(huán)氧富鋅底漆(低鋅)+XDY-H105環(huán)氧云鐵中間漆/XDY-H108環(huán)氧樹脂漆+XDY-F303金屬氟碳漆+XDY-F307氟碳清漆;
XDY-H102環(huán)氧鐵紅底漆+XDY-H105環(huán)氧云鐵中間漆+XDY-F303金屬氟碳漆+XDY-F307氟碳清漆
該工程負(fù)責(zé)對比四種油漆配套涂層的樣板，價格，成本，施工難度后，最終選定了XDY-H102環(huán)氧鐵紅底漆+XDY-H105環(huán)氧云鐵中間漆+XDY-F303金屬氟碳漆+XDY-F307氟碳清漆的配套方案。
油漆用量預(yù)算：
結(jié)合該工程實(shí)際工況，給出的油漆用量如下表所列：
|
涂層結(jié)構(gòu)
|
干膜厚度
|
施工方式
|
實(shí)際涂布率估算；㎡/kg
|
|
XDY-H102環(huán)氧鐵紅底漆
|
40
|
刷涂，輥涂
|
6
|
|
XDY-H105環(huán)氧云鐵中間漆
|
60
|
刷涂，輥涂
|
5
|
|
XDY-F303金屬氟碳漆
|
30
|
空氣噴涂
|
4
|
|
XDY-F307氟碳清漆
|
15
|
空氣噴涂
|
6
|
使用防腐漆介紹：
1、XDY-H102環(huán)氧鐵紅底漆為雙組份溶劑型環(huán)氧樹脂防銹底漆。XDY-H102環(huán)氧鐵紅底漆環(huán)保性能較紅丹漆好;對表面適應(yīng)能力比富鋅底漆好;漆膜防腐和機(jī)械性能優(yōu)于普通醇酸防銹漆。XDY-H102環(huán)氧鐵紅底漆僅用于黑色金屬的防腐防銹。結(jié)合了環(huán)氧樹脂漆和鐵紅防銹底漆的優(yōu)點(diǎn)，附著力優(yōu)異，表面適應(yīng)能力強(qiáng)，漆膜堅(jiān)韌耐磨，耐酸堿等化學(xué)氣體和潑濺。XDY-H102環(huán)氧鐵紅底漆廣泛應(yīng)用鋼鐵橋梁、船殼、工礦車輛、火車皮等的涂敷打底。XDY-H102環(huán)氧鐵紅底漆特別推薦用于底材達(dá)不到富鋅底漆的涂裝要求，但能夠去除松動的浮銹，達(dá)到噴砂處理Sa2級或者動力除銹St2級的鋼鐵表面。
2、XDY-H105環(huán)氧云鐵中間漆雙組份改性厚漿型環(huán)氧云鐵涂料。XDY-H105環(huán)氧云鐵中間漆用于中等腐蝕環(huán)境下鋼鐵新涂或維護(hù)防腐漆，用作底漆或中間漆。高固含，低VOC（VOC=271g/L，符合歐盟溶劑排放指令 2004/42/EC，j子類）；極好的表面適應(yīng)性能；漆膜堅(jiān)韌；添加云鐵成分、適應(yīng)較長時間后覆涂。XDY-H105環(huán)氧云鐵中間漆用于中等腐蝕環(huán)境下鋼鐵新涂或維護(hù)防腐漆，用作底漆或中間漆。例如鋼結(jié)構(gòu)建筑、鋼橋、集裝箱等領(lǐng)域。
3、XDY-F303金屬氟碳漆是高耐候防腐涂料，漆膜呈銀色，具有金屬質(zhì)感裝飾性極佳。XDY-F303金屬氟碳漆包括主漆和固化劑，是交聯(lián)固化型常溫自干涂料，具有非常優(yōu)異的物理化學(xué)特性。XDY-F303金屬氟碳漆中含有優(yōu)質(zhì)鋁粉，呈片狀分布，這些片狀鋁粉顏料可以起到非常好的屏蔽作用，同時反射一部分紫外線，減弱了紫外光對漆膜的破壞，視覺看到的涂層表現(xiàn)出金屬閃光的美觀效果。XDY-F303金屬氟碳漆中含有較高鍵能的F-C化學(xué)鍵，能夠長效保護(hù)基材，同時抵抗紫外線的破壞，氟碳漆產(chǎn)品氟含量達(dá)到18%，符合《HG/T3792-2005交聯(lián)型氟樹脂涂料》中關(guān)于氟含量的標(biāo)準(zhǔn)。XDY-F303金屬氟碳漆的應(yīng)用非常廣泛，在各種工業(yè)腐蝕環(huán)境中均可提供非常好的保護(hù)，在重度防腐的C4、C5腐蝕環(huán)境中使用較廣，尤其是重污染、海洋環(huán)境、沿海地區(qū)、紫外線強(qiáng)的區(qū)域等。
4、XDY-F307氟碳清漆是高性能罩光涂料，具有較高的透明度，光澤包括啞光、亮光等。XDY-F307氟碳清漆相比普通清漆，耐候、保光、耐化學(xué)品、耐紫外線等性能優(yōu)異，耐黃變、不易粉化，可長期在戶外使用。XDY-F307氟碳清漆主要用于氟碳面漆、聚氨酯漆以及金屬閃光漆的罩光涂層，也可作為透明裝飾涂層使用。經(jīng)罩光后的涂層色澤更加飽滿，提升整體裝飾質(zhì)感。XDY-F307氟碳清漆主要用于機(jī)械設(shè)備、鋼結(jié)構(gòu)、儀器儀表、工程機(jī)械、鋼構(gòu)建筑物表面的罩光，多數(shù)情況用于面漆的涂裝。XDY-F307氟碳清漆可覆涂于氟碳面漆、金屬氟碳漆、丙烯酸聚氨酯面漆、丙烯酸聚氨酯金屬漆、聚氨酯面漆等。
|
