過(guò)氯乙烯樹脂防腐涂料國(guó)家標(biāo)準(zhǔn)GB/T 25258-2010是小編摘自GB/T25258-2010《過(guò)氯乙烯樹脂防腐涂料》紙質(zhì)版，大家可以放心參考。更多防腐涂料執(zhí)行的國(guó)家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)，可以查閱本網(wǎng)站。
ICS87.040 G51 GB
中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn)
GB/T 25258-2010
過(guò)氯乙烯樹脂防腐涂料Perchlorovinyl resin anticorrosive coatings
2010-09-26發(fā)布 2011-08-01實(shí)施
中華人民共和國(guó)國(guó)家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國(guó)國(guó)家標(biāo)準(zhǔn)化管理委員會(huì) 發(fā)布
1、范圍
本標(biāo)準(zhǔn)規(guī)定了過(guò)氯乙烯樹脂防腐涂料的技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝和貯存等內(nèi)容。
本標(biāo)準(zhǔn)適用于以過(guò)氯乙烯樹脂為主要成膜物質(zhì)制成的過(guò)氯乙烯樹脂防腐涂料。主要用于各種化工設(shè)備、管道、鋼結(jié)構(gòu)、混凝土結(jié)構(gòu)表面的防腐蝕保護(hù)。
2、規(guī)范性引用文件
下列文件中的條款通過(guò)本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵(lì)根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。
GB/T 1720-1979 漆膜附著力測(cè)定法
GB/T 1723-1993 涂料粘度測(cè)定法
GB/T 1725-2007 色漆、清漆和塑料 不揮發(fā)物含量的測(cè)定（ISO3251：2003，IDT）
GB/T 1726-1979 涂料遮蓋力測(cè)定法
GB/T 1728-1979 漆膜、膩?zhàn)幽じ稍飼r(shí)間測(cè)定法
GB/T1730-2007 色漆和清漆 擺桿阻尼試驗(yàn)（ISO1522:1998，MOD）
GB/T 1732-1993 漆膜耐沖擊性測(cè)定法
GB/T 1766-2008 色漆和清漆 涂層老化的評(píng)級(jí)方法
GB/T 3186 色漆、清漆和色漆與清漆用原材料 取樣（GB/T3186-2006，ISO15528:2000，IDT）
GB/T 6742-2007 色漆和清漆 彎曲試驗(yàn)（圓柱軸）（ISO1519:2002，IDT）
GB/T 8170 數(shù)值修約規(guī)則與極限數(shù)值的表示和判定
GB/T9271-2008 色漆和清漆 標(biāo)準(zhǔn)試板（ISO1514:2004，MOD）
GB/T9274-1998 色漆和清漆 耐液體介質(zhì)的測(cè)定（eqv ISO2812:1974）
GB/T9278 涂料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的溫濕度（GB/T9278-2008，ISO3270:1984，Paints and varnishes and their raw materials-Temperatures and humidities for conditioning and testing，IDT）
GB/T 9750 涂料產(chǎn)品包裝標(biāo)志
GB/T 13452.2 色漆和清漆 漆膜厚度的測(cè)定（GB/T13452.2-2008，ISO2808:2007，IDT）
GB/T 13491 涂料產(chǎn)品包裝通則
3、技術(shù)要求
產(chǎn)品應(yīng)符合下表1的技術(shù)要求。
表1 要求
|
項(xiàng)目
|
指標(biāo)
|
|
黏度（涂-4杯）/s ≥
|
30
|
|
不揮發(fā)物含量/% ≥
|
20
|
|
遮蓋力/（g/㎡） ≤
白色
黑色
其他色
|
70
30
商定
|
|
干燥時(shí)間（實(shí)干）/min ≤
|
60
|
|
涂膜外觀
|
正常
|
|
硬度 ≥
|
0.4
|
|
彎曲試驗(yàn)/mm
|
2
|
|
耐沖擊性/cm
|
50
|
|
附著力/級(jí) ≤
|
2
|
|
耐酸性（25%H2SO4溶液，30d）
|
不起泡、不生銹、不脫落
|
|
耐堿性（40%NaOH溶液，20d）
|
不起泡、不生銹、不脫落
|
4、試驗(yàn)方法
4.1、取樣
產(chǎn)品按GB/T3186規(guī)定取樣，也可按商定方法取樣。取樣量根據(jù)檢驗(yàn)需要確定。
4.2、試驗(yàn)樣板的狀態(tài)調(diào)節(jié)和試驗(yàn)環(huán)境
除另有商定外，制備好的樣板，應(yīng)在GB/T9278規(guī)定的條件下放置規(guī)定時(shí)間后，按有關(guān)檢驗(yàn)方法進(jìn)行性能測(cè)試。干燥時(shí)間、硬度、彎曲試驗(yàn)、耐沖擊性、附著力項(xiàng)目應(yīng)在GB/T9278規(guī)定的條件下進(jìn)行測(cè)試，其余項(xiàng)目按相關(guān)檢驗(yàn)方法標(biāo)準(zhǔn)規(guī)定的條件進(jìn)行測(cè)試。
4.3、試驗(yàn)樣板的制備
4.3.1、底材的選擇及處理方法
除另有商定外，試驗(yàn)用馬口鐵板和玻璃板應(yīng)符合GB/T9271-2008的要求，馬口鐵板的處理按GB/T9271-2008中4.3的規(guī)定進(jìn)行，玻璃板的處理應(yīng)按GB/T9271-2008中7.2的規(guī)定進(jìn)行。鋼棒使用前應(yīng)用0#砂布打磨至看不見原始表面的痕跡或任何不平處并按GB/T9271-2008中3.5.5的規(guī)定進(jìn)行檢查和清洗。商定的底材材質(zhì)類型和底材處理方法應(yīng)在檢驗(yàn)報(bào)告中注明。
4.3.2、試驗(yàn)樣板的制備
除另有商定外，按表2的規(guī)定制備試驗(yàn)樣板。樣板漆膜厚度的測(cè)試按GB/T13452.2的規(guī)定進(jìn)行。當(dāng)采用與本標(biāo)準(zhǔn)規(guī)定不同的樣板制備方法時(shí)，應(yīng)在檢驗(yàn)報(bào)告中注明。

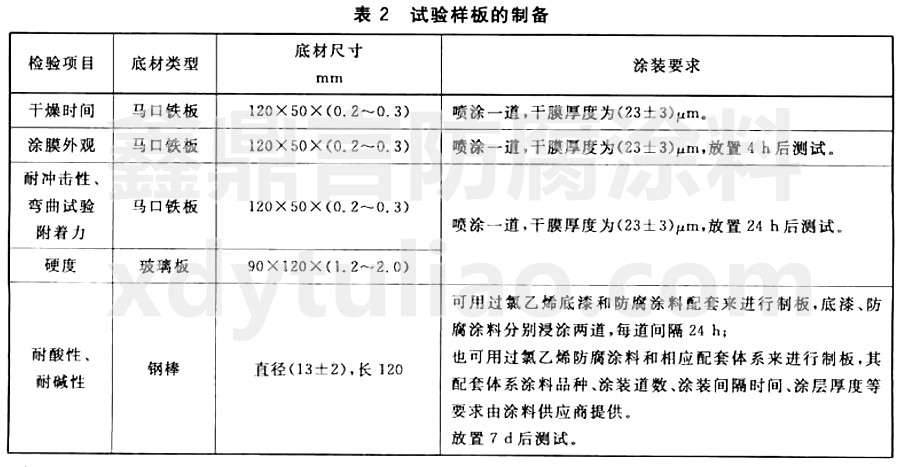

表2 試驗(yàn)樣板的制備
|
檢驗(yàn)項(xiàng)目
|
底材類型
|
底材尺寸/mm
|
涂裝要求
|
|
干燥時(shí)間
|
馬口鐵板
|
120×50×（0.2-0.3）
|
噴涂一道，干膜厚度為（23±3）μm
|
|
涂膜外觀
|
馬口鐵板
|
120×50×（0.2-0.3）
|
噴涂一道，干膜厚度為（23±3）μm，放置4h后測(cè)試
|
|
耐沖擊性、彎曲試驗(yàn)、附著力
|
馬口鐵板
|
120×50×（0.2-0.3）
|
噴涂一道，干膜厚度為（23±3）μm，放置24h后測(cè)試
|
|
硬度
|
玻璃板
|
90×120×（1.2-2.0）
|
|
耐酸性、耐堿性
|
鋼棒
|
直徑（13±2），長(zhǎng)120
|
可用過(guò)氯乙烯底漆和防腐涂料配套來(lái)進(jìn)行制板，底漆、防腐涂料分別浸涂?jī)傻溃康篱g隔24h；
也可用過(guò)氯乙烯防腐涂料和相應(yīng)配套體系來(lái)進(jìn)行制板，其配套體系涂料品種、涂裝道數(shù)、涂裝間隔時(shí)間、涂層厚度等要求由涂料供應(yīng)商提供。
放置7d后測(cè)試。
|
4.4、操作方法
4.4.1、黏度
按GB/T1723-1993中乙法的規(guī)定進(jìn)行。
4.4.2、不揮發(fā)物含量
按GB/T1725-2007的規(guī)定進(jìn)行，烘烤溫度為（85-90）℃，烘烤時(shí)間為2h，試樣量約為2g。
4.4.3、遮蓋力
按GB/T1726-1979中乙法的規(guī)定進(jìn)行。
4.4.4、干燥時(shí)間
按GB/T1728-1979中甲法的規(guī)定進(jìn)行。
4.4.5、涂膜外觀
在自然日光下目視觀察樣板表面有無(wú)桔皮、起皺、色斑、顆粒、縮孔等現(xiàn)象，如無(wú)則可評(píng)定為“正常”。
4.4.6、硬度
按GB/T1730-2007中B法的規(guī)定進(jìn)行。
4.4.7、彎曲試驗(yàn)
按GB/T6742-2007的規(guī)定進(jìn)行。
4.4.8、耐沖擊性
按GB/T1732-1993的規(guī)定進(jìn)行。
4.4.9、附著力
按GB/T1720-1979規(guī)定進(jìn)行。
4.4.10、耐酸性
按GB/T9274-1988中甲法的規(guī)定進(jìn)行，浸入25%H2SO4溶液中30d。3根鋼棒以至少2根鋼棒一致的結(jié)果報(bào)出，如出現(xiàn)涂膜病態(tài)現(xiàn)象按GB/T1766-2008進(jìn)行描述。
4.4.11、耐堿性
按GB/T9274-1988中甲法的規(guī)定進(jìn)行，浸入40%NaOH溶液中20d。3根鋼棒以至少2根鋼棒一致的結(jié)果報(bào)出，如出現(xiàn)涂膜病態(tài)現(xiàn)象按GB/T1766-2008進(jìn)行描述。
5、檢驗(yàn)規(guī)則
5.1、檢驗(yàn)分類
5.1.1、產(chǎn)品檢驗(yàn)分出廠檢驗(yàn)和型式檢驗(yàn)。
5.1.2、出廠檢驗(yàn)項(xiàng)目包括涂膜外觀、黏度、不揮發(fā)物含量、遮蓋力、干燥時(shí)間。
5.1.3、型式檢驗(yàn)項(xiàng)目包括本標(biāo)準(zhǔn)所列的全部技術(shù)要求。在正常生產(chǎn)情況下，硬度、彎曲試驗(yàn)、耐沖擊性、附著力每月至少檢驗(yàn)一次。耐酸性、耐堿性每年至少檢驗(yàn)一次。
5.2、檢驗(yàn)結(jié)果的判定
5.2.1、檢驗(yàn)結(jié)果的判定按GB/T8170中修約值比較法進(jìn)行。
5.2.2、所有項(xiàng)目的檢驗(yàn)結(jié)果均達(dá)到本標(biāo)準(zhǔn)要求時(shí)，該試驗(yàn)樣品為符合本標(biāo)準(zhǔn)要求。
6、標(biāo)志、包裝、貯存
6.1、標(biāo)志
按GB/T9750的規(guī)定進(jìn)行。
6.2、包裝
按GB/T13491中一級(jí)包裝要求的規(guī)定進(jìn)行。
6.3、貯存
產(chǎn)品貯存時(shí)應(yīng)保持通風(fēng)、干燥、防止日光直接照射并應(yīng)隔絕火源，遠(yuǎn)離熱源。產(chǎn)品應(yīng)定出貯存期，并在包裝標(biāo)志上明示。
|
|
|
過(guò)氯乙烯樹脂涂料國(guó)家標(biāo)準(zhǔn)GB/T25259-2010
|
|
GB/T25259-2010過(guò)氯乙烯樹脂涂料標(biāo)準(zhǔn)ICS87.040 G51 GB 中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn) 過(guò)氯乙烯樹脂涂料標(biāo)準(zhǔn)GB/T25259-2010Perchlorovinyl resin coatings 2010-09-26發(fā)布 2011-08-01實(shí)施 中華人民共和國(guó)國(guó)家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國(guó)國(guó)家標(biāo)準(zhǔn)化管理委員會(huì) 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了過(guò)氯乙烯樹脂涂料的分類、技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)
|
時(shí)間：2018/1/24
|
|
|
|
|
GB 5369-2008船用飲水艙涂料通用技術(shù)條件國(guó)家標(biāo)準(zhǔn)
|
|
ICS87.040 G51 GB 中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn) GB 5369-2008代替GB 5369-1985 船用飲水艙涂料通用技術(shù)條件 Gerneneral-specification for drinking wanter tank coating of shipbuilding 2008-12-30發(fā)布 2009-12-01實(shí)施 中華人民共和國(guó)國(guó)家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國(guó)國(guó)家標(biāo)準(zhǔn)化管理
|
|
時(shí)間：2018/1/21
|
|
|
|
|
GB/T 1771-2007色漆和清漆 耐中性鹽霧性能的測(cè)定標(biāo)準(zhǔn)
|
|
GB/T1771-2007色漆和清漆 耐中性鹽霧性能的測(cè)定標(biāo)準(zhǔn)是鑫鼎言防腐涂料照搬GB/T1771-2007《色漆和清漆 耐中性鹽霧性能的測(cè)定》紙質(zhì)版內(nèi)容。大家可以放心參考。 ICS 87.040 G50 GB 中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn) GB/T1771-2007/ISO 7253：1996代替GB/T1771-1991 色漆和清漆 耐中性鹽霧性能的測(cè)定Paints and var
|
|
時(shí)間：2018/1/19
|
|
|
|
|
各種防腐涂料的國(guó)家相關(guān)標(biāo)準(zhǔn)GB
|
|
各種防腐涂料的國(guó)家相關(guān)標(biāo)準(zhǔn)GB 氯化橡膠防腐涂料HG/T2798-1996 氯磺化聚乙烯防腐涂料（雙組分）底漆/面漆 HG/T2661-1995 環(huán)氧瀝青防腐涂料（分裝）HG/T2884-1997 彩色涂層鋼板及鋼帶 GB/T12754—2006 紅丹醇酸防銹漆HG/T3346-1999 汽車用底漆 GB/T13493-1992 各色汽車用面漆 GB/T13492-1992 各色酚醛防銹漆HG/
|
|
時(shí)間：2018/1/18
|
|
|
|
|
氟碳漆噴涂型材標(biāo)準(zhǔn)GB 5237.5-2008
|
|
GB 5237.5-2008鋁合金建筑型材 第5部分：氟碳漆噴涂型材 中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn) GB 5237.5-2008代替GB 5237.5-2004 鋁合金建筑型材 第5部分：氟碳漆噴涂型材 Wrought aluminum alloy extruded profiles for architecture-Part5：PVDF coating profiles 中華人民共和國(guó)國(guó)家質(zhì)量監(jiān)督檢
|
|
時(shí)間：2018/1/16
|
|
|
|
|
酚醛樹脂防銹涂料國(guó)家標(biāo)準(zhǔn)GB/T 25252-2010
|
|
GB/T 25252-2010酚醛樹脂防銹涂料標(biāo)準(zhǔn) ICS 87.040 G51 GB 中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn) GB/T 25252-2010 酚醛樹脂防銹涂料Phenolic resin anticorrosive coatings 2010-09-26發(fā)布 2011-08-01實(shí)施 中華人民共和國(guó)國(guó)家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國(guó)國(guó)家標(biāo)準(zhǔn)化管理委員會(huì) 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了酚醛樹脂防銹涂料的要求、試驗(yàn)
|
|
時(shí)間：2018/1/13
|
|
|
|
|
酚醛樹脂涂料國(guó)家標(biāo)準(zhǔn)GB/T 25253-2010
|
|
GB/T 25253-2010酚醛樹脂涂料 ICS 87.040 G 51 GB 中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn) GB/T 25253-2010 酚醛樹脂涂料標(biāo)準(zhǔn)Phenolic resin coatings 2010-09-26發(fā)布 2011-08-01實(shí)施 中華人民共和國(guó)國(guó)家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國(guó)國(guó)家標(biāo)準(zhǔn)化管理委員會(huì) 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了酚醛樹脂涂料的分類、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝和貯存
|
|
時(shí)間：2018/1/13
|
|
|
|
|
氯化橡膠防腐涂料國(guó)家標(biāo)準(zhǔn)GB/T 25263-2010
|
|
氯化橡膠防腐涂料國(guó)家標(biāo)準(zhǔn)GB/T 25263-2010 ICS 87.040 G 51 GB 中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn) GB/T 25263-2010 氯化橡膠防腐涂料Chlorinated rubber anticorrosive coatings 2010-09-26發(fā)布 2011-08-01實(shí)施 中華人民共和國(guó)國(guó)家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國(guó)國(guó)家標(biāo)準(zhǔn)化管理委員會(huì) 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了氯化橡膠防腐涂
|
|
時(shí)間：2018/1/12
|
|
|
|
|
地坪涂裝材料國(guó)家標(biāo)準(zhǔn)GB/T 22374-2008
|
|
GB/T 22374-2008地坪涂裝材料國(guó)家標(biāo)準(zhǔn) 中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn) GB/T 22374-2008 地坪涂裝材料Floor coatings 2008-09-18發(fā)行 2009-05-01實(shí)施 中華人民共和國(guó)國(guó)家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局 中國(guó)國(guó)家標(biāo)準(zhǔn)化管理委員會(huì) 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了合成樹脂基地坪涂裝材料的術(shù)語(yǔ)和定義、產(chǎn)品分類、有害物質(zhì)限量及物理性能要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝、運(yùn)輸與貯
|
|
時(shí)間：2018/1/11
|
|
|
|
|
溶劑型丙烯酸樹脂涂料國(guó)家標(biāo)準(zhǔn)GB/T 25264-2010
|
|
溶劑型丙烯酸樹脂涂料國(guó)家標(biāo)準(zhǔn)GB/T 25264-2010 中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn) 溶劑型丙烯酸樹脂涂料 Solvent-based acrylic resin coatings 本標(biāo)準(zhǔn)規(guī)定了溶劑型丙烯酸樹脂涂料的分類、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝和貯存等。本標(biāo)準(zhǔn)適用于以丙烯酸酯樹脂為主要成膜物的溶劑型單組分面漆。產(chǎn)品主要用于各類金屬及塑料等表面的裝飾保護(hù)。本標(biāo)準(zhǔn)不適用于輻射固化丙烯酸樹脂
|
|
時(shí)間：2018/1/4
|
|
|
|
|
環(huán)氧瀝青防腐涂料（分裝）國(guó)家標(biāo)準(zhǔn)GB/T27806-2011
|
|
環(huán)氧瀝青防腐涂料（分裝）國(guó)家標(biāo)準(zhǔn)GB/T27806-2011，中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn) 本標(biāo)準(zhǔn)規(guī)定了環(huán)氧瀝青防腐涂料產(chǎn)品的分類、要求、試驗(yàn)方法、檢測(cè)規(guī)則、標(biāo)志、包裝和貯存等內(nèi)容。環(huán)氧瀝青防腐涂料適用于以環(huán)氧樹脂和煤焦瀝青為主要成膜物質(zhì)，加入固化劑、溶劑、顏料等組成的雙組分涂料，包括普通型底漆、面漆和厚漿型底漆、面漆。主要用于水下及地下等鋼結(jié)構(gòu)和混凝土表面的重防腐涂裝。
|
|
時(shí)間：2018/1/3
|
|
|
|
